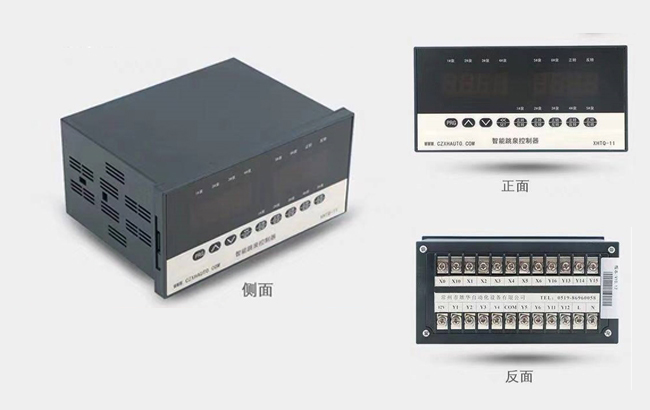

跳泉控制器

跳泉控制器

    智能跳泉控制器是我公司为丰富喷泉水型而专门设计的控制器,该控制器可以外接六台步进电机驱动器。通过控制器可以将水流切割成一段段的赋有生命力的水段,水段的长短及出水的速度可以任意变化及任意跳跃。通过多组喷头喷出,可以形成一个活泼的水段跳跃群,创造出一个童话般的境界。

  功能名称说明

  1、工作速度

  刀片在切割水柱的过程中运行速度,此速度是控制器发出脉冲的速度,实际速度和电机的步进角度,驱动器的细分数设置有很大关系

  2、旋转角度

  刀片转动过程中的转动角度,实际设定时根据刀片的大小和刀片转动轴的位置确定,一台控制器控制的各路角度都是一样的,所以做跳泉的时候同一批设备需要做到尺寸尽量一致

  3、纠偏脉冲数

  每次刀片在回到起始位置的时候,为了防止在运行时出现的步进电机失步现象(出现长时间运行后出现累计偏差使各路水型不同步),在刀片做返回运动的时候做本来是100个脉冲回到起始位置,程序里在旋转角度的基础上再加1个脉冲即101个,这样就避免了因丢失脉冲而使水型不同步的问题

  4、起始归零脉冲

  因为在关机时刀片的位置不确定在什么位置,所以通电后设备统一回到起始位置(当脉冲数量超过实际需要的角度时,刀片会被挡杆挡住)

  5、花形数量

  设置水柱出水的长短变换的数量

  6、工作时间

  某一水型的工作时间,改时间应该是起点时间和终点时间的整数倍。

  7、起点时间

  刀片起始位置停留时间,不宜低于0.5秒

  8、终点时间

  刀片终点位置停留时间,不宜低于0.5秒

  9、输出选择

  参与工作的跳泉选择

  安装

  外形尺寸150*75*130;

  安装方式:嵌在电柜面板上;

  开孔尺寸:150*75
