公园绿化喷灌工程说明

今天我们分享某公园绿化喷灌项目的系统说明。首先本项目提取灌沟污水加压引入公园内,在公园内建造蓄水泵站,通过二次水处理作为整个灌溉系统的水源。同时,考虑到灌沟缺水或者夏季高峰用水量过大等特殊情况,将引入市政水作为备用水源。现场采用三相电作为水泵的驱动电源。中控灌溉系统组成如下:

公园绿化喷灌工程说明

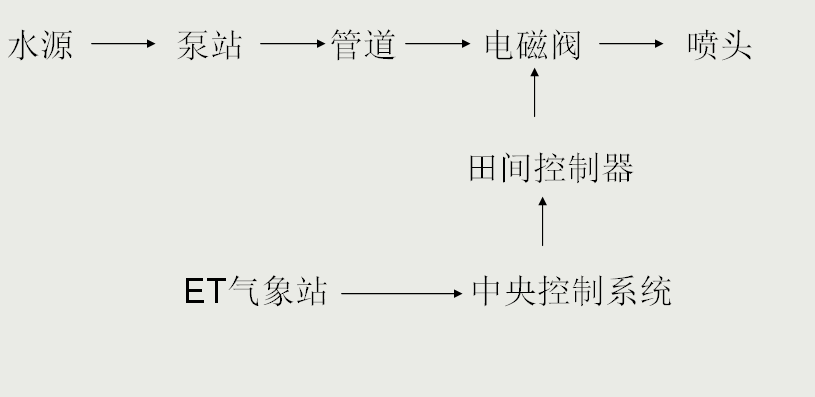

中央控制灌溉系统如图所示:

公园绿化喷灌工程说明


本系统主要是两部分,水源,管路及灌水器系统,和中央控制系统。蓄水池的水源经过泵站的加压过滤之后,经管道流向各个灌区的电磁阀,电磁阀在中央控制器的控制下,按需定时打开相应的电磁阀,经喷头将水喷灌到植被区域进行灌溉。每个电磁阀负责一个灌区,所有的电磁阀在中央控制器的控制下,按序依次进行打开轮灌,自动完成对公园绿化带的灌溉。同时,基于ET值的气象系统将适时的监测植物的蒸发蒸腾量,太阳辐射强度以及降水强度,对极端的天气的灌溉进行干预。从而达到按需自动灌溉,节水高效,节省劳力,精准灌溉,保证植被的正常生长。

一、首部设备
由于水源是非市政水,这个水必须经过加压过滤之后,水质才能达到灌溉要求,所以需在首部配备专用泵站:包含水泵、水泵安装基座,变频控制柜和过滤器,首部采用变频调速智能水泵,实现节水、节电、节省人力,最终达到高效率的运行目的。水泵取水口位置尽量选择在淤积少的位置,并做好初步过滤保证取水的洁净和稳定。过滤器安装在水泵出口,根据用水要求配备过流量相匹配的过滤器。

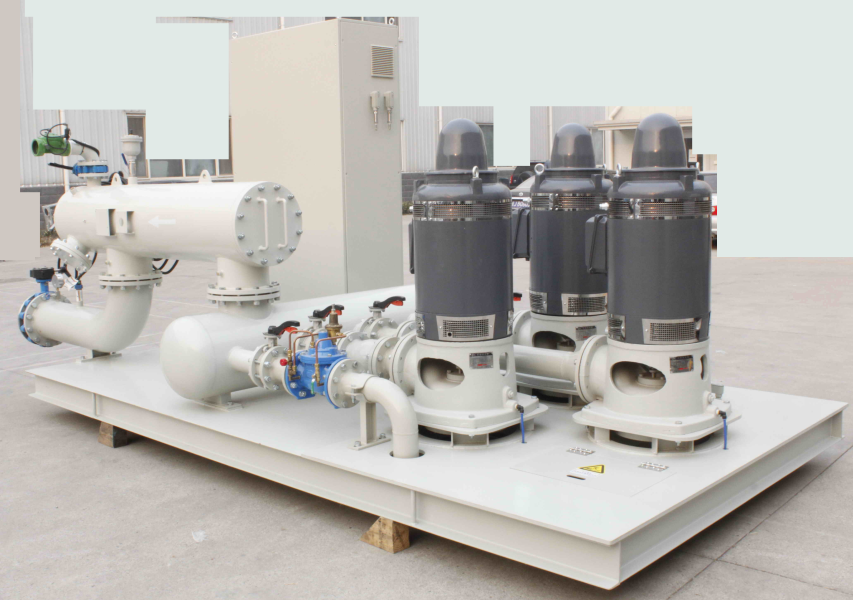

泵站配置的泵组采用2台水泵一组,轮流启动,以减低长时间运行的疲劳损耗。同时,在特殊时候全部启动,满足用水量大时的需求。

公园绿化喷灌工程说明




考虑到整个首部泵站设备对整个灌溉系统起着至关重要的作用,建议首部系统选型需具备以下功能:
1、泵站的控制系统采用变频控制,根据灌溉系统用水量对泵的转速进行合理优化,保证系统高效的运行。变频器选用西门子或者ABB等国际知名品牌。
2、泵站系统应有多重的保护功能,诸如:水位过低、流量过大、异常超压、电源相序错、缺相、超压欠压、电机过载、压力传感器断线、电源意外中断、过滤器故障等非正常情况下的自动报警和系统自动关闭功能,以及短信通知等智能化功能。以保证因上述非正常情况导致的系统损坏、管道破裂并由此导致的园区景观破坏。
3、为保证水质,经过初步过滤后,建议在泵站进行二次过滤。同时,为了避免人为判断过滤器杂质含量的错误,泵站过滤器采用含有自动反冲洗功能的过滤器,过滤器工作水流方向与冲洗方向相反。过滤器通过设定进水和出水压力差,当压差达到设定值时自动启动反冲洗功能。
4.考虑到管道的复杂性,建议泵站含有启动压力逐步给压的功能,确保喷灌管道安全运行。


二、灌溉管网

综合考虑以后园区的维护、日常施肥、锄草等作业以及现场土质情况,灌溉系统管道干管埋深不小于60cm,分干管和支管埋深不少于40cm。
灌溉供水管道全部采用PE给水管,耐压等级不低于1.25MPa。管件为热熔连接,管道与阀门、金属管之间的连接采用法兰或活接头连接。 该管路系统密封性较好,但施工时需要热熔机辅助安装,施工现场需要通电供热熔机使用。与阀门连接时采用活接头连接,比较便利。

三、灌溉设备



1 、喷头
  由于园区实际地形起伏较大,部分种植区坡度较大,土壤渗水性差,若灌水强度大,极易造成地表径流。同时,从经济性和现场施工角度出发,选择喷灌强度低,射程较大的喷头进行布置。

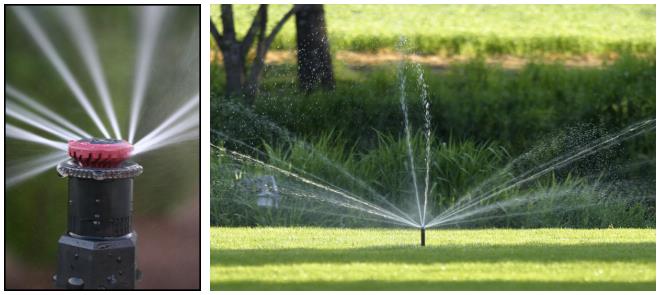

MP(强度匹配)旋转射线喷头:
1).最大射程超过9米,根据实际情况布置间距(8-10)米。
3).应具备角度可调功能,避免系统工作时喷头的水撒向路面行人。
4).需要兼顾喷洒的景观性和抗风性、喷灌的均匀性。


公园绿化喷灌工程说明

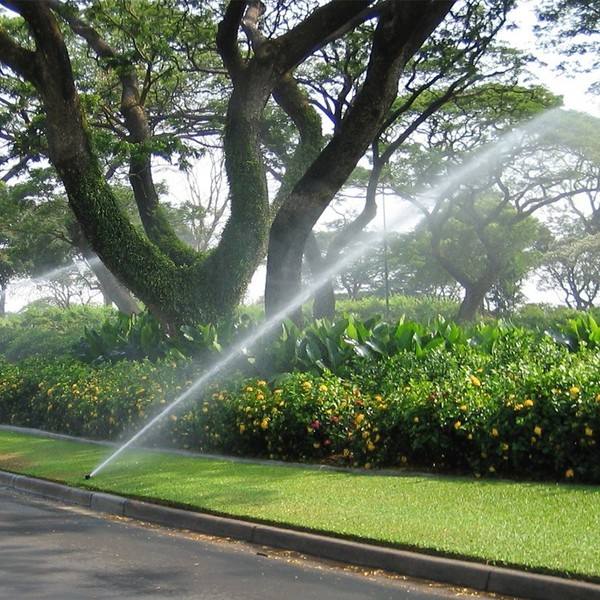

2、PGP地埋式旋转喷头

对于较平坦的地方,应选择射程超过9米的射程相对大的旋转喷头。
1).最大射程要求超过15米,减少管道的安装量和施工量 。
2).喷洒角度可调与角度恢复功能。考虑到XXX开放性公园的定位,游人难免有好奇者会时常将喷头乱拧所造成喷头的驱动系统损坏,角度恢复功能能减少上述事情发生后喷头修复的时间。

公园绿化喷灌工程说明

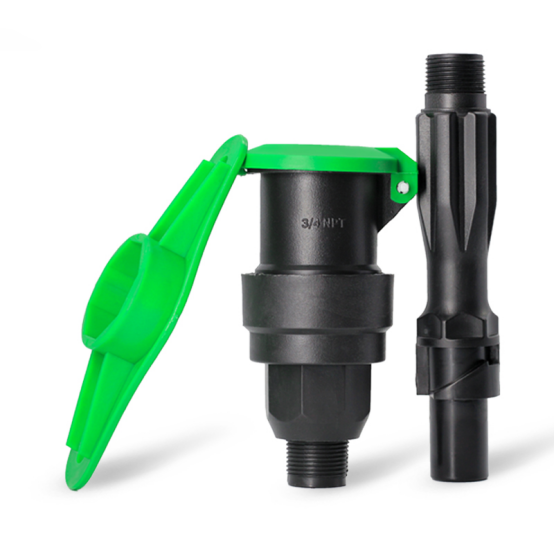

3、取水器:快速取水阀
用于人工临时取水。在树木较多或其他喷灌受到限制的地方采用人工补水。快速取水器由取水阀由阀体、钥匙杆、弯头组成。阀体未经钥匙杆则打不开,阀体带有顶盖,以防异物进入。
公园绿化喷灌工程说明

四、灌溉自动控制系统

灌溉系统是否高效,及时,按时,按需进行供水,使植被始终生长于优异的土壤水,气比例中,与灌溉系统中的自动控制系统有着直接的关系,为了使园区的灌溉达到最优的效果:设计采用中央控制系统,根据气象站采集土壤,植物,气候的综合结果,自动分析调整灌溉制度,决定何时灌,每次灌多少。保证高质高效的进行灌溉。

1、中央计算机系统

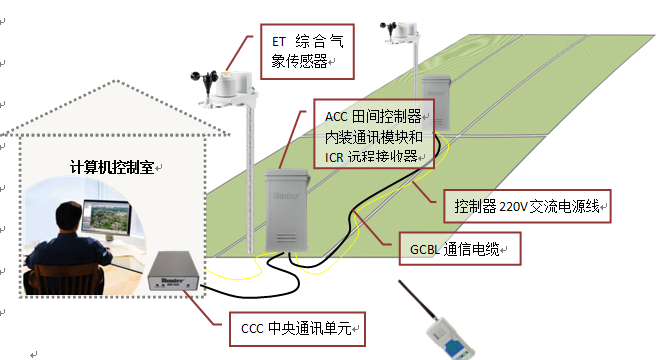

中央计算机灌溉管理与监测系统,对多个灌溉子系统进行自动控制,编制灌水日期、灌水延续时间、灌水开始时间等等,均由一台计算机完成。其监测功能,是对有关的变化参数进行监测。通过选配流量传感器、降雨传感器、风力传感器等,系统即可对这些参数进行实时监测,若参数超出了设定范围,将自动做出反应,如中断系统的运行。

公园绿化喷灌工程说明

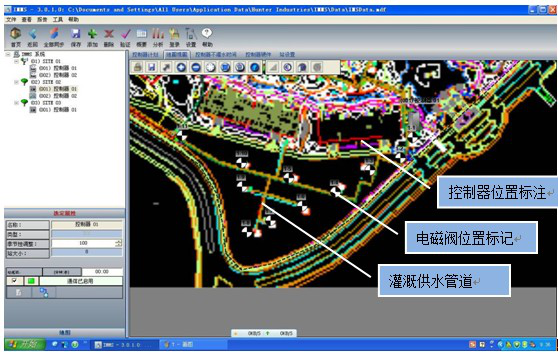

选择中文版本中央控制系统,可以根据操作者实际需要选择加载实际地形图,GOOLE卫星地图或者CAD版本的喷灌布置图。直观明了的进行室内控制。
1).考虑到将来管理者英语能力高低不一,中央控制系统选择进口中文版本。
2).为了便于将来系统扩展,中央控制系统与其他新增子灌溉系统可进行有线通信电缆、电话线、无线电话能多种通信传输渠道。

公园绿化喷灌工程说明

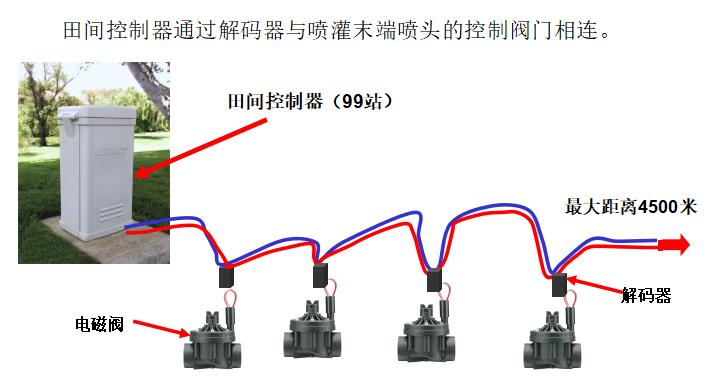

2、田间灌溉控制器与解码器系统

为了弥补中央控制系统在实际管理中操作会出现有出现脱离实际的可能。整个灌溉系统采用中央控制系统与田间控制器相结合管理的办法进行。整个系统管理者在现场巡场时,根据现场实际情况运用田间控制器对现场进行人为干预,避免漏喷、灌溉不及时或者不足等特殊情况发生时还需要返回中控室进行操作。
另外,避免因为中控系统中毒或者死机等特殊情况发生时导致的整个灌溉系统瘫痪。上述情况发生时,可以直接用田间控制器进行控制。

公园绿化喷灌工程说明
公园绿化喷灌工程说明

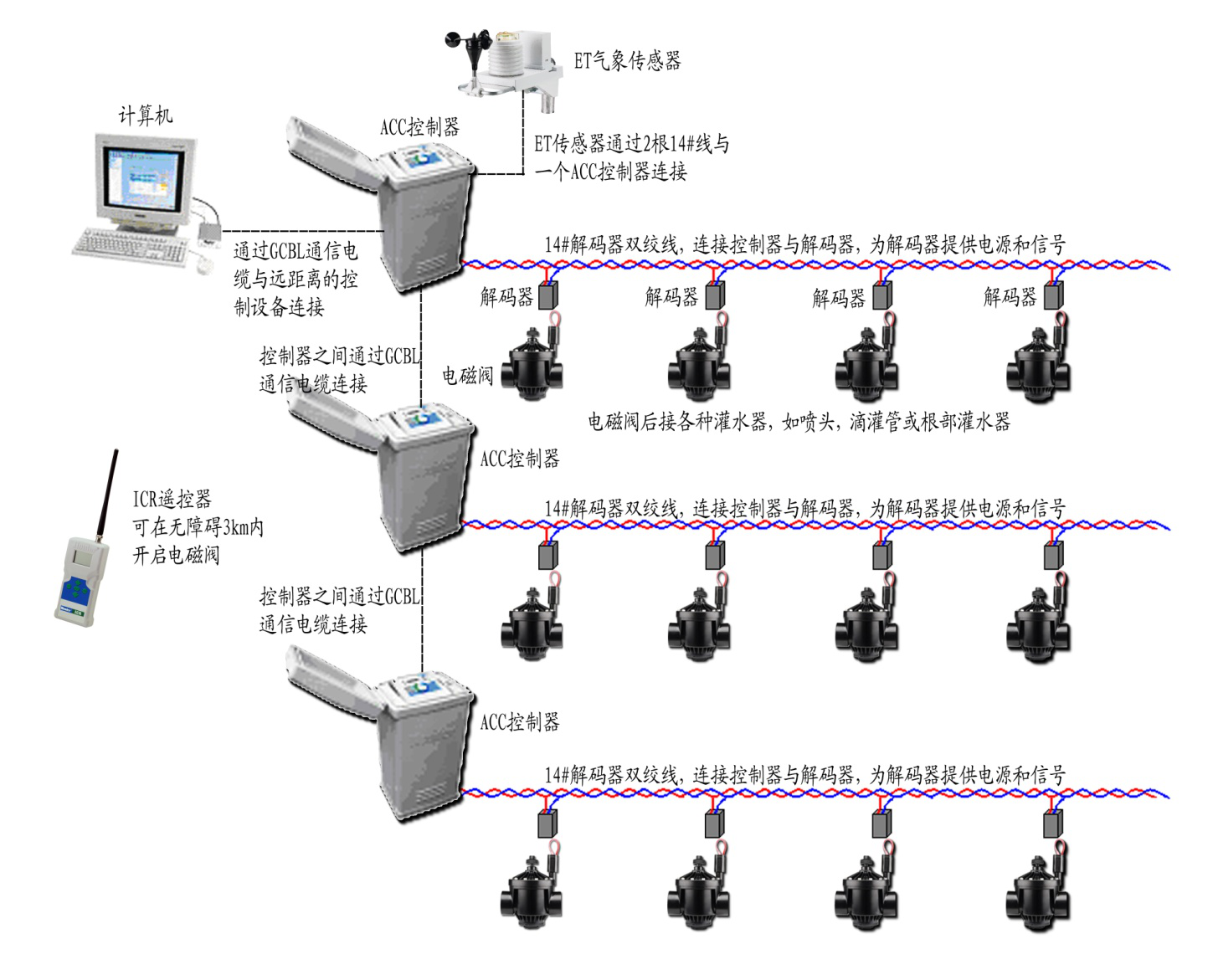

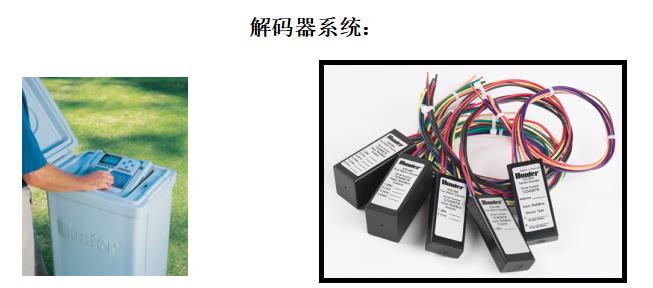

解码器系统是一个在国外被广泛应用的控制系统。对于原来传统的有线控制系统,从每个电磁阀到控制器都需要一根14#的信号线(2.08mm2)和一根12#的公共线(3.31mm2),而且铺设距离必须在1km以内。如果电磁阀较多,到达控制器的地方就会有一大捆的信号线。而解码器的两线系统正是解决了这个问题,只需要将所有电磁阀和控制器用一根双绞线串联起来即可双绞线通过解码器与电磁阀相连接,而且14#双绞线的铺设距离可达3km。优良的性能正是解码器被广泛应用的前提条件。具体解码器系统特点如下:

●两线系统,大大减少了灌溉系统信号线的铺设量。大约能减少系统40%的铺设量。
●双绞线具有更好的延展性和抗干扰性,保证系统的稳定运行。
●解码器具有更好的抗雷击性能。
●系统可扩展能力强。只要需要,在两线回路上的任何一点,都可以随时通过连接解码器来增加站点,把对景观的破坏减到最小。解码器的两线回路可任意分叉(“T”型连接),从电磁阀到控制器无需重新挖沟,只需将新增解码器链接到最近的双绞线上。
由于系统为两线系统,诊断和排除故障更加便捷。

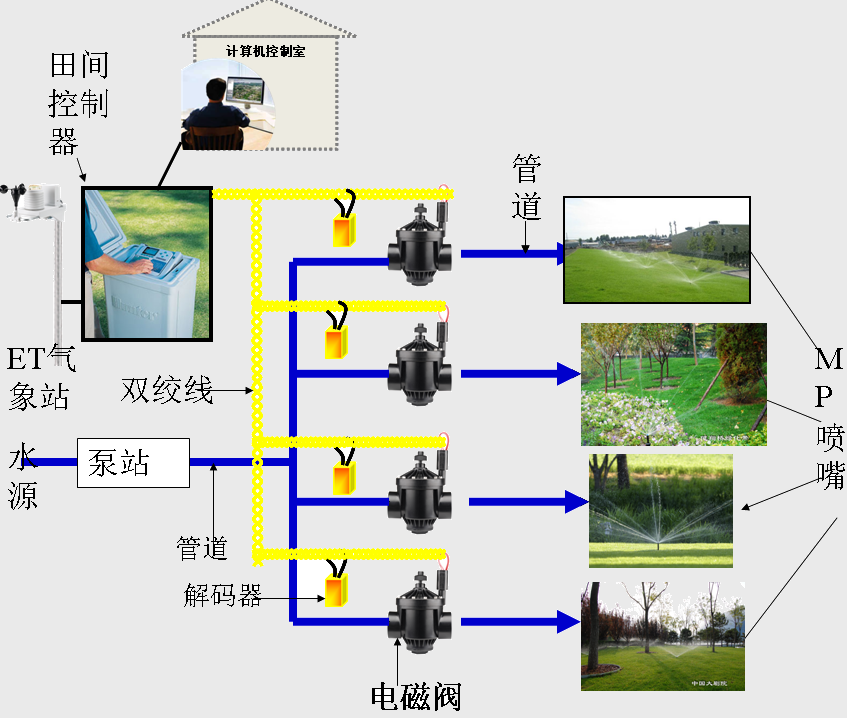

综上所述,本项目计算机灌溉控制系统示意图如左所示:
公园绿化喷灌工程说明
公园绿化喷灌工程说明
综述:
1).中控结合田间控制器的解码器控制方式;通过具有ET值采集计算的气象站进行干预;解码器需要有接地功能。
2).为了避免停电的等情况发生时,真个灌溉系统无法关闭,控制系统末端输出信号采用交流电磁头接收。
3).采用中文界面中控系统,方便操作。
