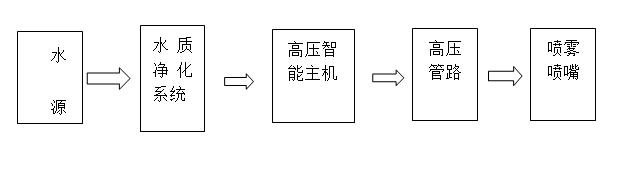

高压喷雾系统是将干净的水源再次水源经过水质净化系统进行微粒截留和细菌净化后进入高压机组进行加压（一般在60-80bar），之后通过高压管道到达喷嘴，水在压力作用下通过小孔喷出，实现压力势能向动能的转换，从而获得相对于周围气体较高的流动速度，增加降尘效果。其特点是，雾量大、覆盖范围广，可以实现精量喷雾,工作效率高、喷雾速度快,喷出的雾粒细小，能快速将尘埃抑制降沉，节水，降尘效果好。

一、项目概况

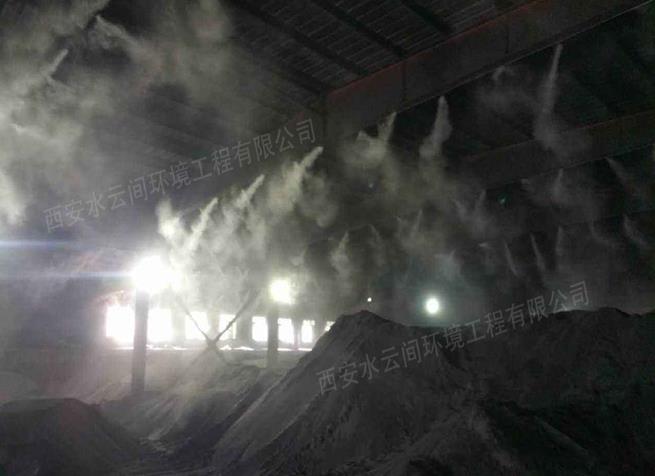

料棚长250米，宽150米，高30米，喷雾管线架设依附在顶棚梁柱上，让水雾从棚顶喷射而下，达到降尘的目的，其特点比普通的喷淋耗水量少，地面不易形成积水，降尘效果好。



二、设计方案



架设17条喷雾带，每1.5米一个喷头，喷雾带长4250米，共计2833个喷雾单体。本方案设计让喷雾系统在降尘的同时，可根据煤棚作业扬尘情况减半或全开喷雾。为企业的环保降尘、水电资源节约提供可控制依靠。

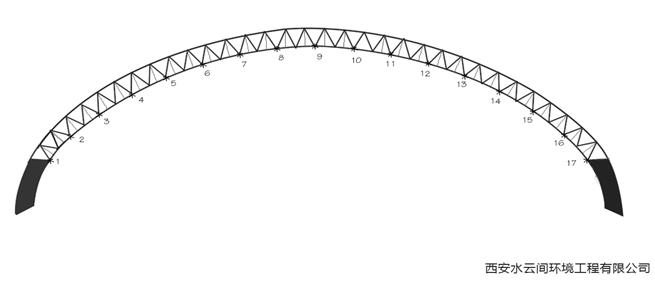

方案说明：喷雾带固定于煤棚横梁，共17条喷雾带。其中1、3、5、7、9、11、13、15、17号，共9条喷雾带为一组，并联4台SYJGY-4010A主机带。2、4、6、8、10、12、14、16号，共8条喷雾带并联为一组，并联3台SYJGY-4010A主机和一台SYJGY-3010A主机。共两组喷雾系统。当有轻微煤尘时可视情况只开启一组喷雾系统，当有装卸任务时全开喷雾系统。布置两组喷雾系统能更好的在降尘的同时起到节水节电的作用。


三、喷雾系统特点

1、主机可设置自动定时功能：定时分为按天定时和按时、分、秒定时。可设定每天早上定时开启，晚上定时关闭，另外可在每天设备开启运行时间段内按时、分、秒设置间歇暂停时间。既节省了水电资源，又达到了降尘效果。

2、系统带有扬尘检测联动系统，当棚内扬尘高于设定数值时可实现联动喷雾

3、系统附带远程遥控，可远程操作开启关闭喷雾。
4、本套喷雾降尘系统可分级分区操作喷雾





注：

1、电控柜接入线需YJV22:3*35+2*16。

2、设备进水需63或以上主给水管。

3、主机台需硬化，并有防雨防晒棚，要有过滤器架。
